Auf dem Weg vom Cockpit nach vorne

[ FMSO.DE - Fahren mit Salatöl (deutsch) ]

Geschrieben von Werner am 11. September 2026 01:08:49:

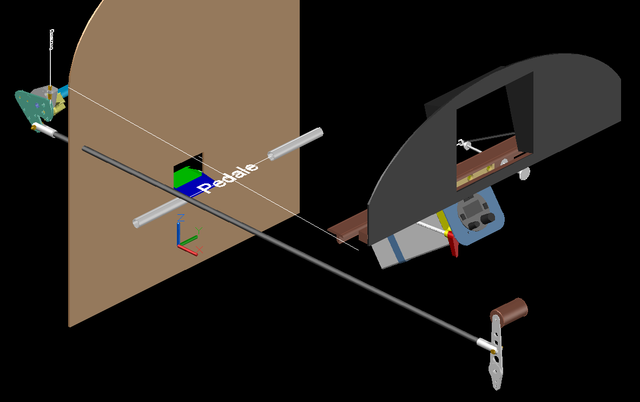

muß vom Betätigungsschieber die Bewegung um den Tank herum geleitet werden:

Der Tank ist nicht eingezeichnet. Zuviel Arbeit das aufzunehmen und so in etwa ungefähr oder so übernehme ich nichts in CAD.

Bet-tigung

Auf der Rückseite des Panels offenbart sich ein Problem: die Übertragung mit einer geraden Stange ist nicht möglich, es muß ein Winkel von 15° zwischen beiden Ärmchen sein, damit über die volle Schieberlänge nichts anstößt.

Bet-tigung-Detail

Also muß für jede Seite ein Winkelverbinder her, der auch das Drehlager darstellt. In Plastik gedruckt funktionierte er schon, soll aber nicht so bleiben.

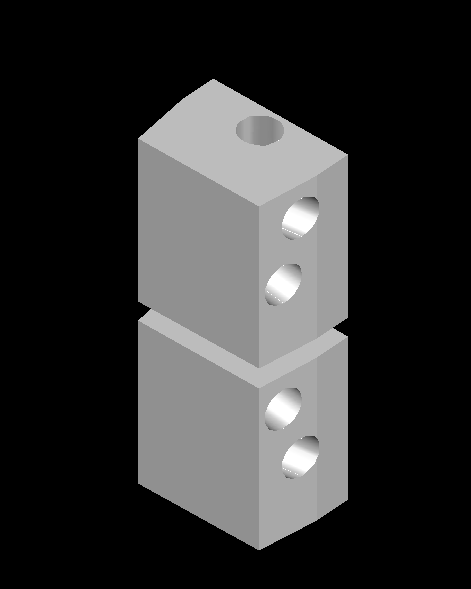

Winkelverbinder


Ein passender Alurest wird in einen Plastikhalter gesteckt und im Winkel von 7,5° angeschrägt, sodaß die Bohrungen für die Carbonärmchen nicht ohne Ausweichen eingebracht werden können.

Das PLA aus dem Drucker ist erstaunlich stabil, läßt allerings mit der Zeit etwas in der Spannung nach. Nach meiner Kaffeepause war es dann etwas lose und ist beim Bohren zunächst verrutscht.

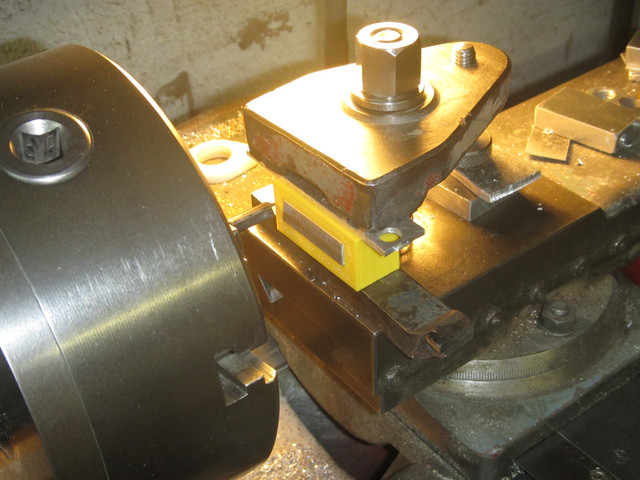

IMG-8328

IMG-8331

IMG-8332

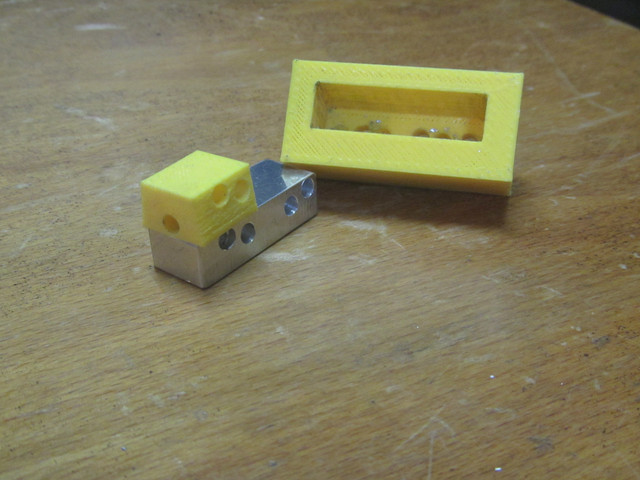

Die Bohrungen sind Ø4mm, die Stückchen sind also winzig, etwas größer, als Zuckerstückchen.

Der Halter ist ziemlich malträtiert worden und hat nun ausgedient. Die Alustange muß noch geteilt und passend abgelängt werden. Die Bohrung für das Drehlager fehlt auch noch, aber der Rest ist geschafft. Von Hand und mit Bohrmaschine hätte ich das so nicht hingekriegt.

Gruß

Werner
