Geschrieben von Diethelm am 07. September 2006 19:18:41:

Hallo an alle.

Hier kommt die Fortsetzung der Fotostory:
Zur Nachlesemöglichkeit des ersten Teiles verhilft der Link. (klick)

http://f23.parsimony.net/forum49387/messages/293363.htm


http://www.rapsinfo.de/tmp/Spannvorrichtungen_Eigenbau.jpg

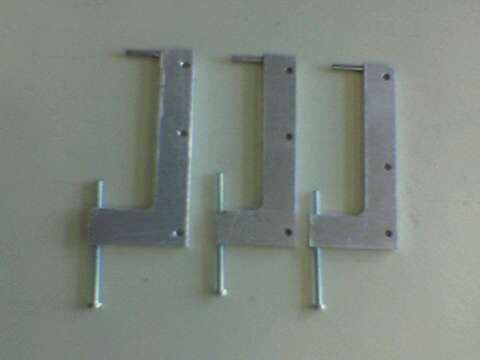

Nachdem ich mir die drei Spannvorrichtungen hergestellt hatte, habe ich die CP3 weiter zerlegt.

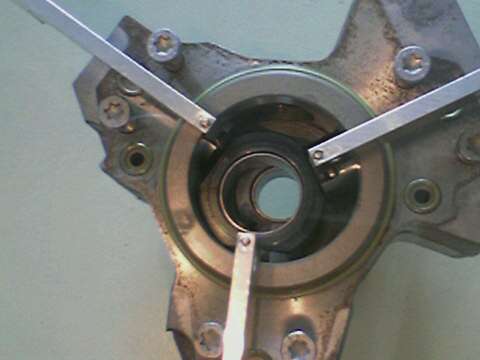

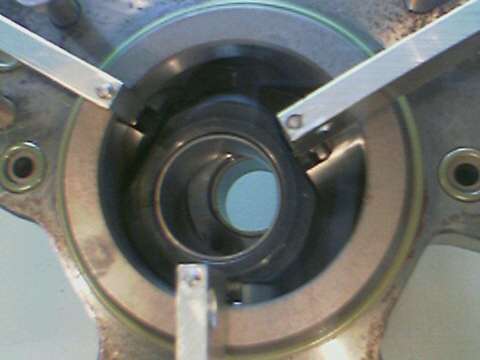

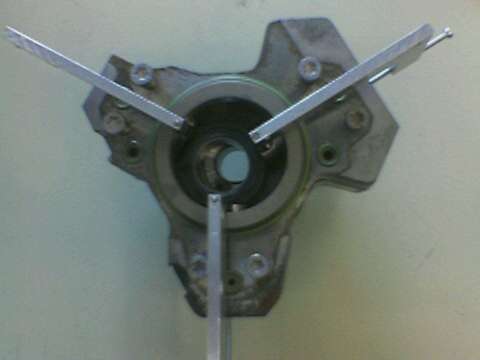

Zuerst wurden die drei Tassenstößel mit den Kolben und den Federn demontiert.

http://www.rapsinfo.de/tmp/Kolbenausbau1.jpg

http://www.rapsinfo.de/tmp/Kolbenausbau2.jpg

http://www.rapsinfo.de/tmp/Kolbenausbau3.jpg

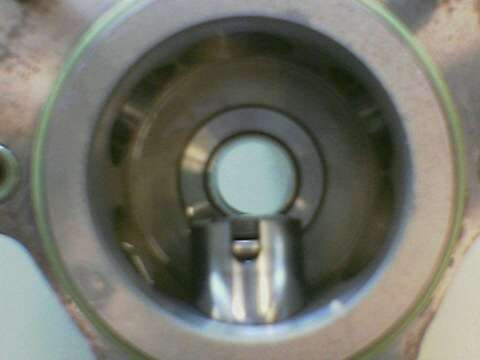

Der letzte Kolben kurz vor der Entnahme.

http://www.rapsinfo.de/tmp/Letzter_Kolben.jpg

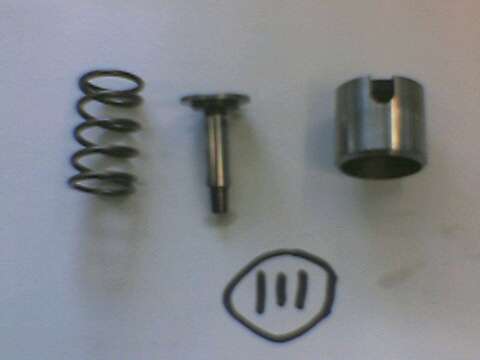

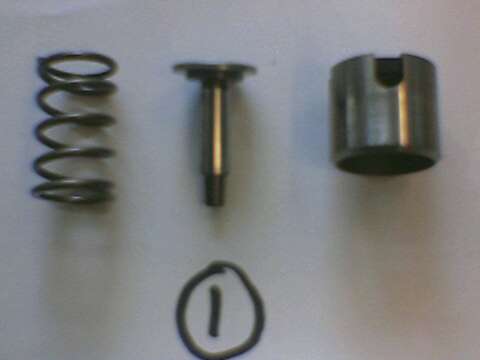

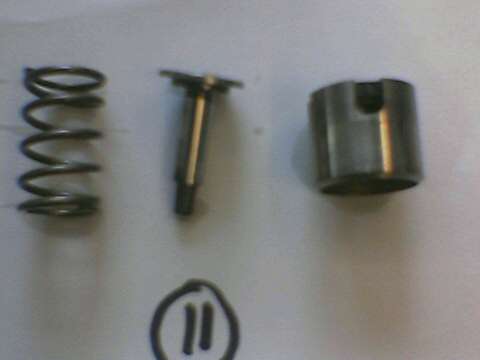

Hier die drei Kolben im Einzelnen.

http://www.rapsinfo.de/tmp/Kolben_Nr-1.jpg

http://www.rapsinfo.de/tmp/Kolben_Nr-2.jpg

http://www.rapsinfo.de/tmp/Kolben_Nr-3.jpg

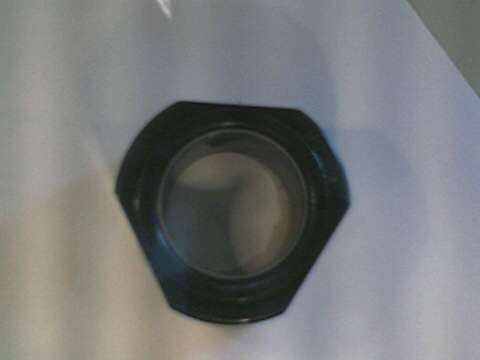

Der ausgebaute Laufring.

http://www.rapsinfo.de/tmp/Laufring.jpg

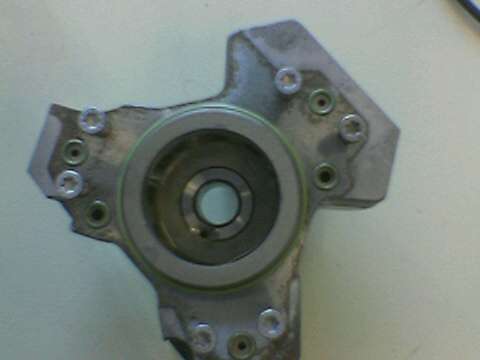

Das leere Gehäuse.

http://www.rapsinfo.de/tmp/Kolben_sind_raus.jpg

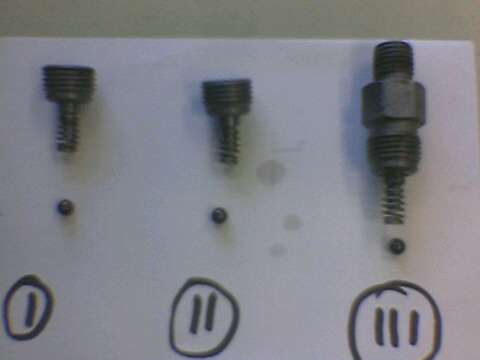

Dann waren die Druckventile an der Reihe.

http://www.rapsinfo.de/tmp/Druckventile.jpg

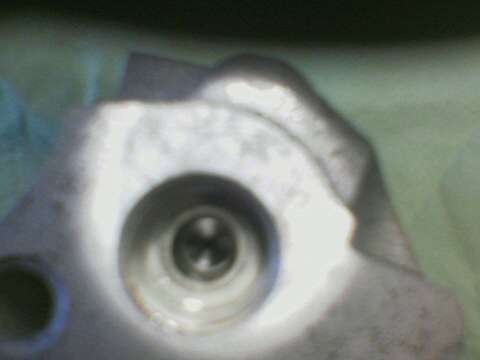

Der Versuch, den Sitz eines Druckventils abzubilden. ;-))

http://www.rapsinfo.de/tmp/Sitz_Druckventil.jpg

Als Letztes habe ich das Kaskadenüberströmventil ausgebaut.
Das Innenleben ist einwandfrei beweglich. Wie weiter testen ?.

http://www.rapsinfo.de/tmp/KaskadenÜberströmventil1.jpg

http://www.rapsinfo.de/tmp/Kaskadenüberströmventil2.jpg

Da ich heute mit einer niedrig auflösenden Kamera "geknippst" habe, sind
nicht alle Bilder richtig scharf geworden.
Dafür sind die Bilder aber "richtig modemtauglich". zisch

Ausserdem habe ich, soweit es mir möglich ist, die Funktion des Mengenreglers überprüft.

Ergebnis: Bei angelegten 12 Volt (ca. 4 Ampere) schiebt der Elektromagnet den Kraftstoffkanal
(von der vorderen zu den seitlichen Bohrungen) zu.
Stromlos ist der Kanal einwandfrei offen.

Fazit meiner "Untersuchung" ist:
Ich habe an allen Mechanikteilen keine Schäden vorgefunden, die das Nicht-
Funktionieren der Pumpe erklären könnten. Selbst der Mengenregler könnte noch
in Ordnung sein. In der gesamten Pumpe war kein Schmutz, keine Späne, alles
also in guter Ordnung. Nur der Wellenverschleiss durch die WDR´s und der
Rost am Gehäuse sollten bei einer so teuren Gerätschaft nicht sein.

Da ich genau nach der Bosch "Zerlege-Anweisung" gearbeitet, die Teilezuge-
hörigkeit beachtet und auch gekennzeichnet habe, wird der Zustand der Pumpe
durch meine Arbeit auch wohl nicht schlechter werden.

Ich werde daher die Pumpe wieder zusammensetzen. Vielleich kann sie auf einem
Treffen auf Funktion geprüft werden. Etwa auf dem Septemberfest bei Gary ?.
Hat jemand (Ralf ?) das dafür nötige Equipment, und kommt auch zu Garys Stadelfest ?.
Ansonsten werde ich mit der Pumpe demnächst etwas "herumspielen".

Das ist der letzte Stand meiner CP3 - "Begutachtung".
Ich hoffe, sie hat Euch wenigstens etwas gefallen.

Bis dann mal.

Gruß
Diethelm
